Raffinierte Bewegung, von Hand gefertigt
Beginnen Sie mit dem funktionierenden Detail

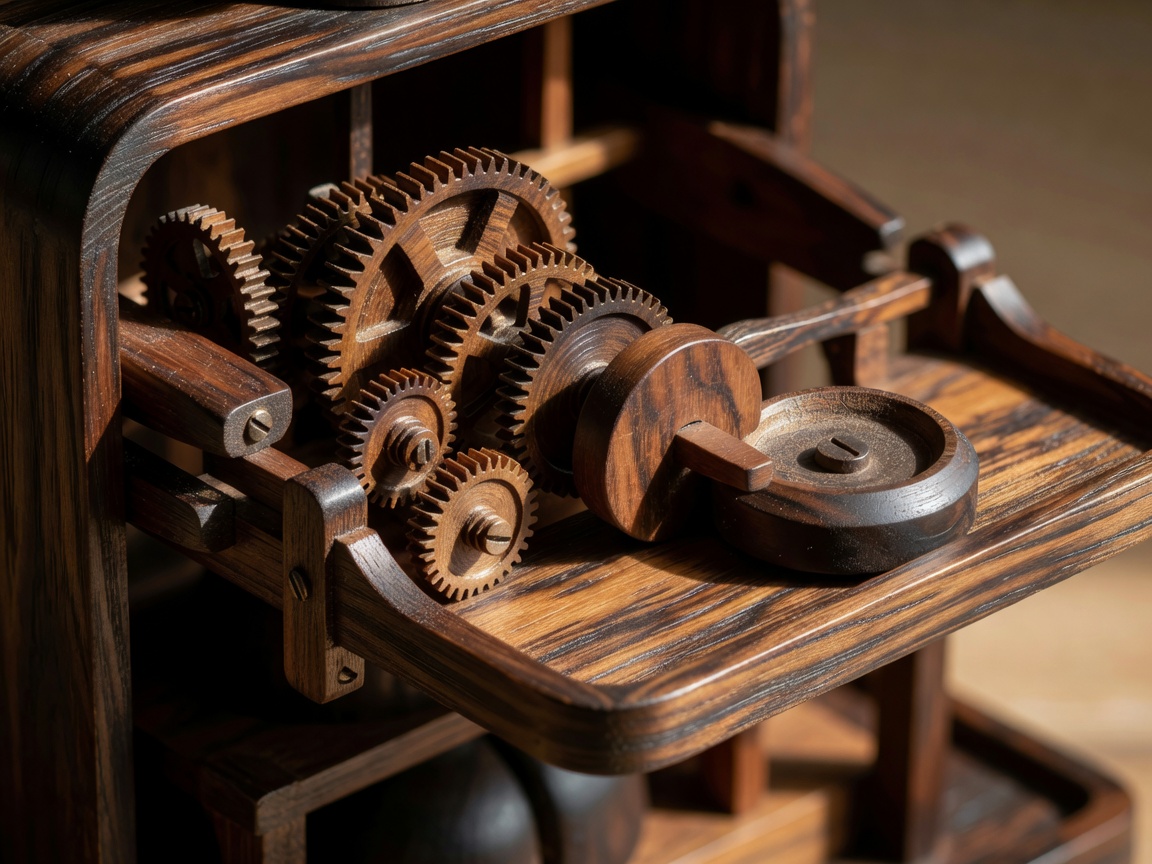

Eine Karakuri-Teeservierpuppe geht vorwärts, hält an, wenn ein Gast die Tasse hebt, und kehrt um, wenn die leere Tasse zurückgestellt wird. Daran ist nichts magisch: Es handelt sich um eine gespeicherte Feder, einen Zahnradzug und einen kleinen Hebel, der das Gewicht spürt.
In den japanischen Originalen der Edo-Zeit speicherte eine gewickelte Feder aus Walbarten die Energie. Ein Zug aus Holzzahnrädern verlangsamte ihre Freigabe, ein Nocken steuerte die Räder, und das Gewicht einer vollen Tasse auf dem Tablett hielt einen Stopphebel in Position. Hob man die Tasse, fiel der Hebel und bremste den Zug. Die gesamte Abfolge ist im Karakuri Zui dargestellt, veröffentlicht 1796 von Hosokawa Hanzō Yorinao.
- Die Feder wird gespannt und speichert Energie.
- Der Zahnradzug verlangsamt die Freigabe.
- Der Nocken dreht das Lenkrad.
- Das Gewicht der Tasse hebt oder senkt den Stopphebel.
Jeder Mechanismus speichert, lenkt oder gibt Kraft frei
Wenn Sie ein unbekanntes Objekt sehen, stellen Sie sich drei Fragen, bevor Sie es bewundern: Woher kommt die Energie, was ändert ihre Richtung oder Geschwindigkeit, und was hält sie an? Eine Verbindung, eine Faltung und ein Zahnradzug beantworten diese Fragen jeweils anders.
Vier Wege, Bewegung zu erzeugen
Jeder Abschnitt folgt derselben Reihenfolge: dem Kraftweg, dem handwerklichen Hintergrund und dann einem modernen Bauprojekt, das Sie realistisch umsetzen können.
HolzWenn das Holz die Bewegung übernimmt

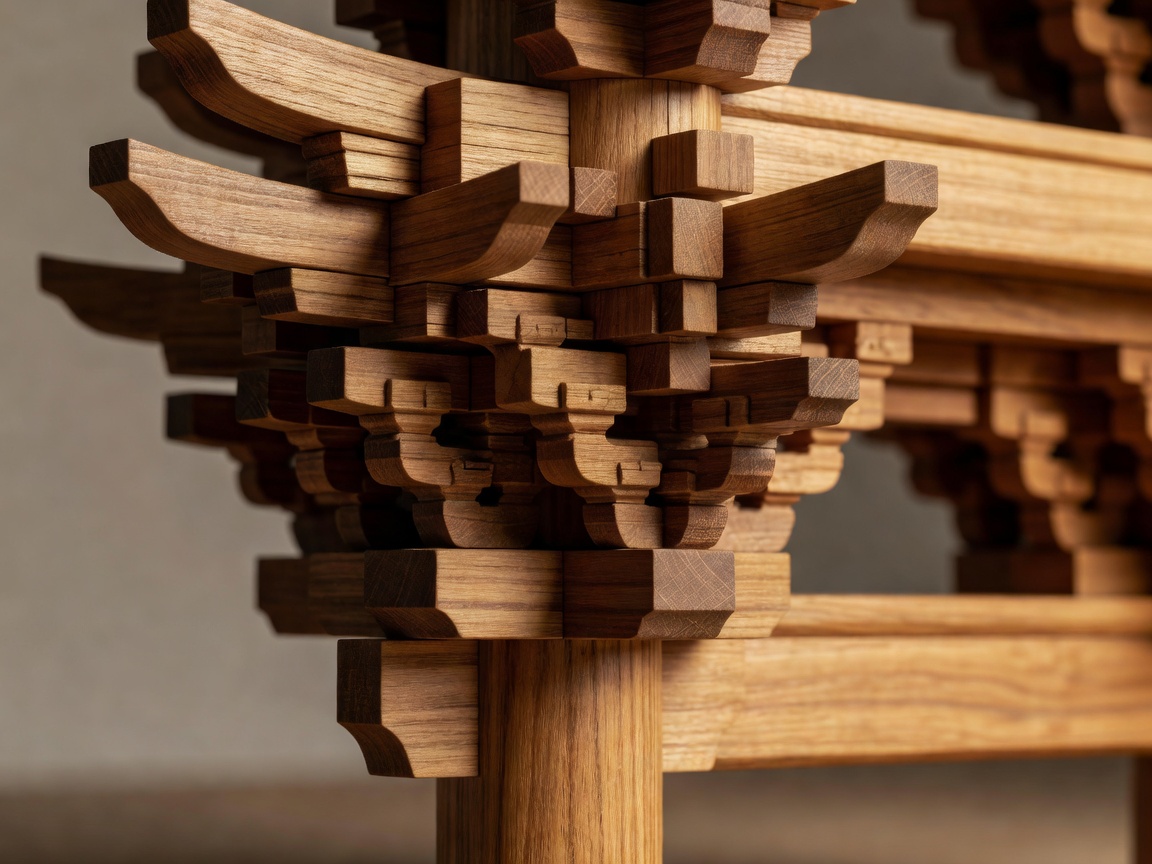

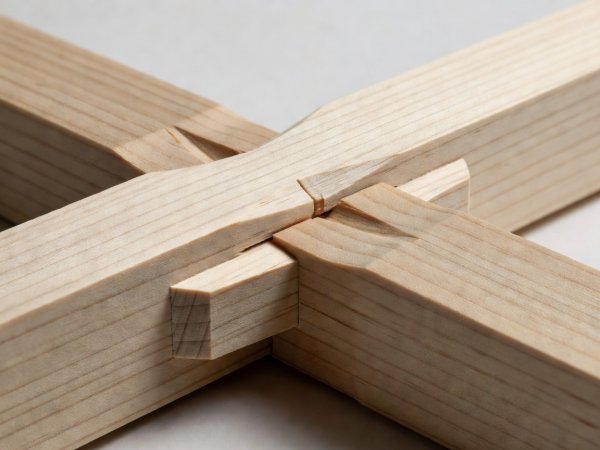

Verkeilte Blattverbindungen, Konsolensätze und Holzpuzzles, die sich durch Reibung und Reihenfolge verriegeln.
Zu den Holznotizen →
PapierEine Faltung wird zum Mechanismus

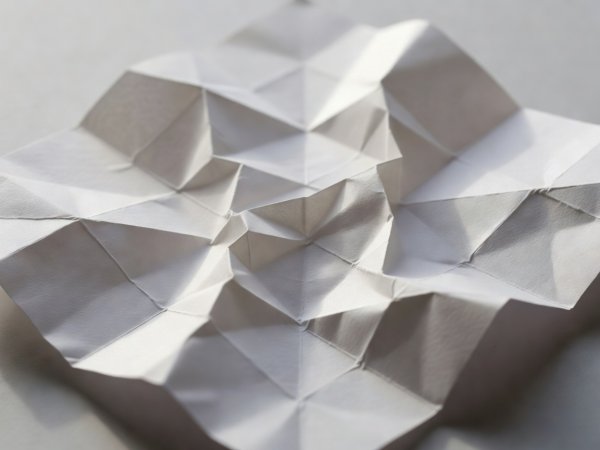

Falzlinien als Scharniere, Pop-up-Gestänge und die Miura-Faltung, die sich mit einem einzigen Zug öffnet.
Zu den Papiernotizen →
HaushaltAlltagsprobleme, einfallsreiche Lösungen

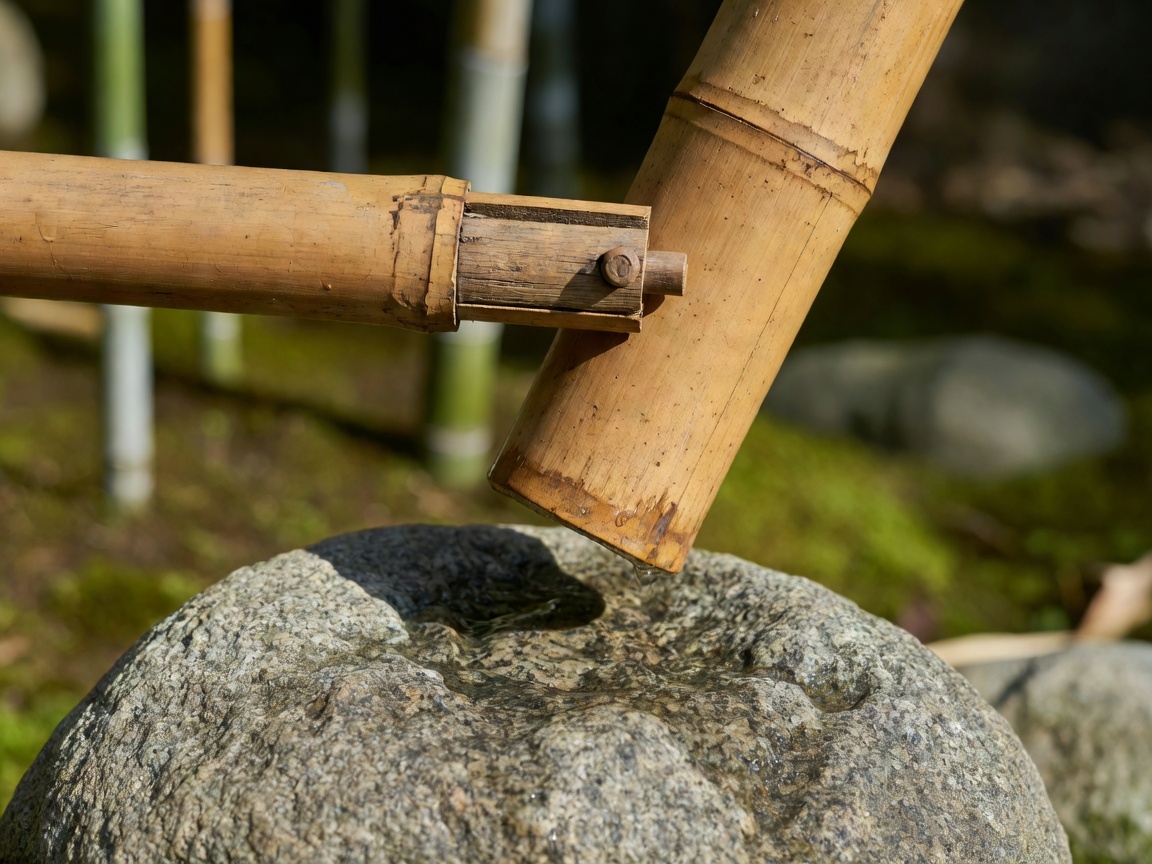

Wasserbetriebene Hebel, Verbundhebel-Schneider und an der Werkbank montierte Küchenwerkzeuge.
Zu den Haushaltsnotizen →
MiniaturKleine Baugruppen, klare Prinzipien
Automaten, Uhren mit temporalen Stunden und die Nachbauten, die zeigen, wie sie funktionierten.
Zu den Miniatur-Notizen →Von der Tradition zur Werkbank
Die Mechanismen auf dieser Website stammen aus verschiedenen Orten und Epochen. Das China der Song-Dynastie, das Korea der Joseon-Zeit, das Edo-Japan und die Werkstätten Südindiens lösten unterschiedliche Probleme mit unterschiedlichen Materialien. Wir behandeln sie nicht als eine einzige „asiatische“ Gestaltungskultur und nennen jedes Mal die Quelle.
Viele berühmte Geräte sind nur als Texte überliefert. Wenn Sie in einem Museum ein funktionierendes Modell sehen, handelt es sich oft um eine moderne Rekonstruktion, die eine Beschreibung interpretiert. Die folgende Tabelle trennt erhaltene Objekte von Rekonstruktionen.
Tradition
Su Songs astronomischer Uhrenturm in Kaifeng nutzte ein Wasserrad, das durch ein hemmungsähnliches Gestänge geregelt wurde, beschrieben in seiner Abhandlung von 1094.
Werkstattkontext
Ein kleines Wasserradmodell mit einer Kippeimer-Sperre vermittelt dieselbe Idee einer geregelten, schrittweisen Freigabe.
| Datum | Objekt oder Text | Kontext | Was Sie heute sehen können |
|---|---|---|---|
| 132 n. Chr. | Zhang Hengs Seismoskop | Östliches Han-China | Nur Textbeschreibung; alle Modelle sind Rekonstruktionen |
| 1094 | Su Songs Xin Yixiang Fayao | Nördliche Song, Kaifeng | Abhandlung und Diagramme; funktionsfähige Türme sind Rekonstruktionen |
| 1103 | Li Jies Yingzao Fashi | Bauvorschriften der Nördlichen Song | Spätere gedruckte Ausgaben des Textes |
| 1434 | Wasseruhr Jagyeongnu von Jang Yeong-sil | Joseon-Korea | Rekonstruktion im Nationalen Palastmuseum Koreas, Seoul |
| 1637 | Song Yingxings Tiangong Kaiwu | Spätes Ming-China | Illustrierter Text über Handwerk, Pumpen und Werkzeuge |
| 1796 | Hosokawa Hanzōs Karakuri Zui | Edo-Japan | Gedrucktes Buch; daraus gebaute Puppen sind Rekonstruktionen |
| 1851 | Tanaka Hisashiges Myriad Year Clock | Spätes Edo-Japan | Erhaltenes Original, Nationalmuseum für Natur und Wissenschaft, Tokio |
Erst beobachten, nie verklären
Eine gute Beobachtung nennt das Material, das bewegliche Teil und die Versagensstelle. „Der Kirschholzkeil reißt entlang der Faser, wenn er überbeansprucht wird“ lehrt mehr als jede Legende über einen Meisterhandwerker.
Vor dem ersten Schnitt
Die meisten traditionellen Mechanismen beruhen auf dem natürlichen Verhalten ihres Materials. Wählen Sie Holz, das sich berechenbar verhält, und richten Sie Ihre Werkbank so ein, dass Ihre Hände nie als Zwinge dienen müssen.
- Geradfaseriges Nadelholz
- Hinoki, Zeder oder fehlerfreie Kiefer lassen sich für Übungsverbindungen sauber hobeln.
- Bambus
- Entlang der Fasern stabil, neigt quer zu den Knoten zum Spalten; Schwenkbohrungen langsam bohren.
- Langfaserpapier
- Kozo-Washi und koreanisches Hanji überstehen wiederholtes Falzen besser als Kopierpapier.

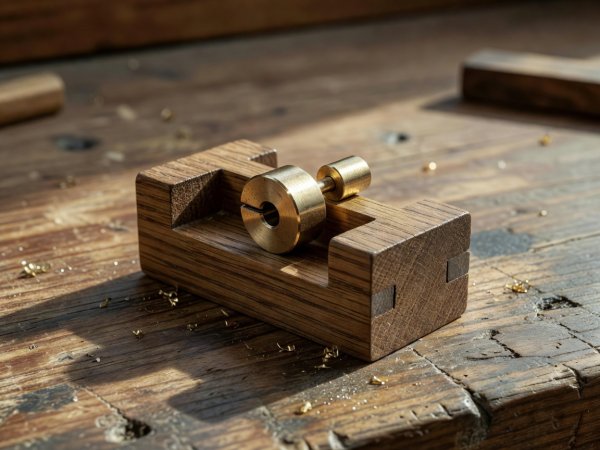

- Messing und Buchsbaum
- Klassische Paarung für kleine Zahnräder: geringe Reibung, leicht zu feilen.
- Spannen Sie jedes Werkstück fest ein; Zugsägen schneiden auf dem Rückzug schnell.
- Tragen Sie einen Augenschutz, wenn Sie Keile eintreiben oder Federstahl schneiden.
- Halten Sie Klingen scharf; stumpfe Stemmeisen rutschen häufiger ab als scharfe.
- Testen Sie Federn bei geringer Spannung, bevor Sie sie voll aufziehen.
Fragen an der Werkbank
Gibt es einen einheitlichen „asiatischen“ Stil des mechanischen Designs?
Nein. Japanische Tempelzimmerei, chinesischer Wasserbau, koreanische Zeitmessung und indische Metallwerkzeuge entwickelten sich unter verschiedenen Materialien, Auftraggebern und Bedürfnissen. Wir benennen jede Tradition gesondert.
Brauche ich japanische Werkzeuge, um traditionelle Verbindungen zu schneiden?
Nein. Zugsägen und Kanna-Hobel helfen bei feiner Arbeit, aber jede scharfe Säge, jeder Stemmeisen und jedes genaue Anreißen ergibt eine saubere Verbindung.
Wie erkenne ich ein Original von einer Rekonstruktion?
Prüfen Sie das Museumsschild oder den Katalog auf das Herstellungsdatum. Unsere Bildunterschriften nennen es direkt, wenn wir es wissen.
